Die Flugmeldegeräte der FREYA Familie (Frühwarngeräte)

Stand 23.03.2010

Zunächst für die Marine entwickelt, erkannte man bei der Luftwaffe sehr schnell den Wert der ersten Versuchsmuster als Frühwarngerät. Während zu Kriegsausbruch die ersten Geräte bei der Marine als "Dete"-Geräte bekannt wurden, erarbeitete man für die Luftwaffe ein Muster, welches gleichzeitig auch der Jägerleitung dienen konnte.

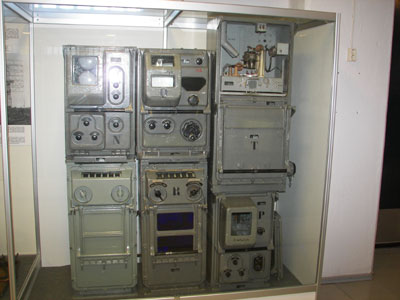

Freya-Gerätesatz kompletter Freya-Gerätesatz
ausgestellt im Luftfahrtmuseum
Mittelfinnland / Tikkakoski

[Rolf Niefind]

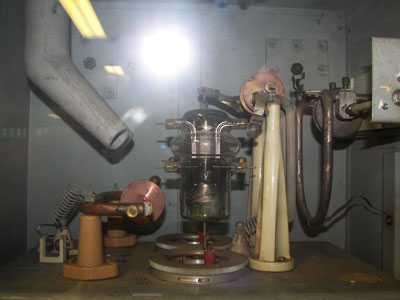

Freya-Endstufe
ausgestellt im Luftfahrtmuseum
Mittelfinnland / Tikkakoski

[Rolf Niefind]
Freya-Endstufe

Ab September 1940 konnte durch die Einführung des A/N-Peilverfahrens die Peilgenauigkeit auf ±0,8° hochgesetzt werden. Die Freya-Geräte kamen in immer weiter verbesserten Versionen verschiedener Hersteller zum Einsatz, deren Aufzählung an dieser Stelle den Rahmen völlig sprengen würde. Die bekanntesten sind das FREYA-Fahrstuhl (hier konnte die Antenne an einem Gittermast vertikal verschoben werden) und das für den Lufttransport zerlegbare FREYA LZ auf einer Kreuzlafette mit drehbarer Säule, angeflanschter Gerätehalterung und abnehmbaren Antennen. Letzteres erleichterte die Ersatzteilbeschaffung nach Feindbeschuß und so wurden über 300 Freya LZ gebaut.

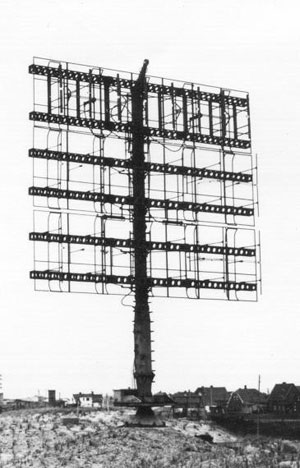

FMG 39G Freya FMG 39G (fb) Freya (DeTe I)
Gerätenummer 74
Stützpunkt Eisbär
Camp Sondel / Gasterland (NL)
[Doede Deinum / Rielo]
Freya LZ verbunkert
FuMG-Stützpunkt Lama
Thyborön / Westjütland
[BBAR]
Freya LZ verbunkert

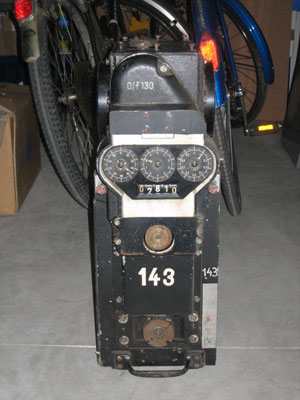

Freya-Meßkette [Domenico Cramarossa] Freya-Meßkette
Privatsammlung Cramarossa

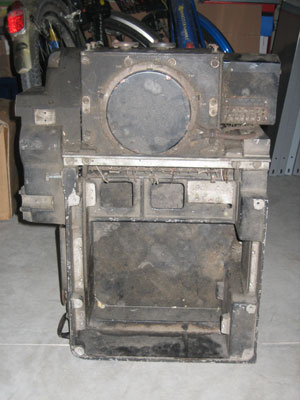

Freya-Meßkette, Rückseite
Privatsammlung Cramarossa

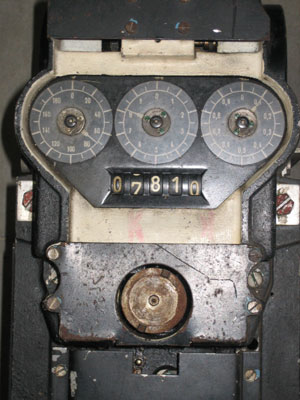

Freya-Meßkette [Domenico Cramarossa]
Freya-Meßkette [Domenico Cramarossa] Freya-Meßkette
Privatsammlung Cramarossa


Funkmeßgeräte (Flum)

Fahrbare Drehanlagen

Alte
Bezeichnung
FMG
(Flum)
Bezeichnung Luftwaffe
FuMG
FuSE
Bezeichnung
Marine
FuMO
(Flum)
Ab-
kürz-
ung
Tarnname Frequenz Leistung Meßent-
fernung
Meß-
genauig-
keit
Peilge-
nauigkeit
Höhe
Hersteller
FMG 38 G (fB) DETE I     A1 Gerät 125 MHz 5 kW 20 - 50 km ± 2-4 km   Gema
FMG 39 G (fB)
(Flum 39)
DETE I FuMO 301   FREYA
(Flum 39)
125 MHz 8 kW 20 - 100 km     Gema
FMG 40 G (fB)
(Flum 40)
DETE II
später
FuSE 80
FuMO 302   FREYA (ab 1943 wurden die Lw-Geräte auf A/N umgerüstet)
(Flum 40)
125 MHz 10 kW 300 km     Gema
FMG 41 G (fB) FuMG 450   FA FREYA A/N 125 MHz   20 - 120 km   ± 0,5° Telefunken
FMG 41 G (fB)
(Flum 41)
  FuMO 303   FREIBURG I
(Flum 41)
125 MHz   20 - 120 km     AEG
FMG 41 A (fB)
(Flum 41)
  FuMO 311   FREIBURG I
(Flum 41)
125 MHz   20 - 120 km      AEG
FMG 41 A (fB)
(Flum 41)
  FuMO 312   FREIBURG I
(Flum 41)
193,5 MHz 10 kW 20 - 120 km     AEG
FMG 41 A (fB)
(Flum 41)
  FuMO 313   FREIBURG I
(Flum 41)
187,5 MHz 10 kW 20 - 120 km     AEG
FMG 41 A (fB)
(Flum 41)
  FuMO 314   FREIBURG I
(Flum 41)
181,5 MHz 10 kW 20 - 120 km     AEG
FMG 41 A (fB)
(Flum 41)
  FuMO 315   FREIBURG I
(Flum 41)
176,4 MHz 10 kW 20 - 120 km     AEG
FMG 41 A (fB)
(Flum 41)
  FuMO 316   FREIBURG I
(Flum 41)
171,4 MHz 10 kW 20 - 120 km     AEG
FMG 41 A (fB)
(Flum 41)
  FuMO 317   FREIBURG I
(Flum 41)
166,7 MHz 10 kW 20 - 120 km     AEG
FMG 41 A (fB)
(Flum 41)
  FuMO 318   FREIBURG I
(Flum 41)
162,2 MHz 10 kW 20 - 120 km     AEG
FMG 41 G (k1B)
(Köthen)
  FuMO 341   KÖTHEN A
mit A/N Peilung
95 MHz 15 kW 20 - 130 km     AEG
Köthen
FMG 41 G (k2B)
(Köthen)
  FuMO 342   KÖTHEN B
mit A/N Peilung
88 MHz 15 kW 20 - 130 km     AEG
Köthen
FMG 41 G (k3B)
(Köthen)
  FuMO 343   KÖTHEN C
mit A/N Peilung
75 MHz 15 kW 20 - 130 km     AEG
Köthen
FMG 42 G (fB)       FREYA - Z    10 kW 20 - 120 km     Gema
FMG 42 G (fZ) FuMG 401 A   FZ FREYA - LZ A 121 - 138
MHz
36 kW 30 - 150 km     Gema
FMG 42 G (fZ) FuMG 401 B   FZ FREYA - LZ B 124 - 144 MHz 39 kW 30 - 150 km     Gema
FMG 42 G (fZ) FuMG 401 C   FZ FREYA - LZ C 91 - 100 MHz 40 kW 30 - 150 km     Gema
FMG 42 G (fZ) FuMG 401 D   FZ FREYA - LZ D 162 - 200 MHz 25 kW 30 - 150 km     Gema
FMG 42 A (fB) FuMG 451     FREIBURG II f 121 - 138 MHz 15 kW 20 - 130 km     AEG
FMG 42 G       FREYA-
HOCHBAHN
125 MHz 15 kW       Köthen
FMG 42 G (cB)
(Flum 42)
FuMG 451 A FuMO 321   FREYA FLAMME
(FREIBURG II)
mit A/N Peilung
(Flum 42)
200 MHz 12 kW 20 - 130 km     Telefunken
FMG 42 G (cB)
(Flum 42)
FuMG 451 B FuMO 322   FREIBURG II c
(Flum 42)
193,5 MHz 12 kW 20 - 130 km     AEG
FMG 42 G (cB)
(Flum 42)
FuMG 451 C FuMO 323   FREYA FLAMME
(FREIBURG II c)
(Flum 42)
187,5 MHz 12 kW 20 - 130 km     AEG
FMG 42 G (cB)
(Flum 42)
FuMG 451 D FuMO 324   FREIBURG II c
(Flum 42)
181,5 MHz 12 kW 20 - 130 km     AEG
FMG 42 G (cB)
(Flum 42)
FuMG 451 E FuMO 325   FREYA FLAMME
(FREIBURG II c)
(Flum 42)
176,4 MHz 12 kW 20 - 130 km     AEG
FMG 42 G (cB)
(Flum 42)
FuMG 451 F FuMO 326   FREIBURG II c
(Flum 42)
171,4 MHz 12 kW 20 - 130 km     AEG
FMG 42 G (cB)
(Flum 42)
FuMG 451 G FuMO 327   FREIBURG II c
(Flum 42)
166,7 MHz 12 kW 20 - 130 km     AEG
FMG 42 G (cB)
(Flum 42)
(FuMG 451 H) FuMO 328   FREIBURG II c
(Flum 42)
162,2 MHz 12 kW 20 - 130 km     AEG
FMG 43 (fB)   FuMO 329   FREIBURG II
W II
120 - 158 MHz 12 kW 20 - 120 km     Telefunken
FMG 43 G       LEIPNITZ c 200 MHz 25 kW 30 - 150 km     NVK
FMG 43 T  nur geplant     FREIBURG III 120 - 158 MHz


Fahrbare Drehanlagen mit Lafette

Alte
Bezeichnung
FMG
(Flum)
Bezeichnung
Luftwaffe
FuMG
FuSE
Bezeichnung
Marine
FuMO
(Flum)
Abkürzung Tarnname Frequenz Meßent-
fernung
Hersteller
        YAGI-FREYA 88 MHz 30 - 150 km Gema
        KÖTHEN 88 MHz 30 - 150 km Köthen
  FuMG 401 WI     FREYA LZ/WI 120 - 158 MHz 30 - 150 km Lorenz
  FuMG 401 WII     FREYA LZ/WII 158 - 250 MHz 30 - 120 km Siemens
  FuMG 401 WIII     FREYA LZ/WIII 75 - 120 MHz 30 - 150 km
FMG 43 T       FREIBURG III/WI 120 - 158 MHz 30 - 150 km Telefunken
        FREIBURG III/WII 158 - 250 MHz 30 - 120 km Gema
        FREIBURG III/WIII 70 - 120 MHz 30 - 150 km AEG /
Telefunken
Versuchsgerät       TIEFLAND
   FuMG 407  FuMO 64   TIEFENWIEL

544 - 565 MHz
oder

505 – 525 MHz

40 - 150 km Lorenz
